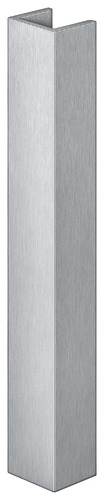

KCM 50/50
due sistemi di magneti abbinati per una chiusura senza contatto e silenziosa ancora più elevata
Proprietà prodotto
Nei segnalibri
Rimuovi dai segnalibri
Genera scheda tecnica
Ricerca distributore
Contatto
Dati tecnici
Altezza totale
195,0 mm
Larghezza totale
13,0 mm
Diametro fresa
12,0 mm
Diametro anello guida
30,0 mm
Modello abbinabile con
Tipo di porta
legno
Tipo di telaio
telaio in alluminio, telaio a imbotte, telaio in legno massiccio, telaio ricoperto, telaio in acciaio
Suggerimento
Versione articolo
effetto acciaio inossidabile (SW 130)
DIN
DIN destra e sinistra
Imballo
1 set (2 pezzi)
EAN
4015471137557
N.ro articolo
5 170859 0 13090
